SR-3001

一、技术指标

1、温度显示范围：2个显示窗口。

保鲜温度（保鲜显示窗口）：-19～+60℃。

冷冻温度（冷冻显示窗口）：-19～+60℃。

2、温度设定范围：

保鲜温度（保鲜显示窗口）：+2～+10℃。

冷冻温度（冷冻显示窗口）：-5～+5℃。

3、温度显示分辨率：1℃。

4、测量精度：±1℃。

5、控制方法：固定下回差3℃。

6、保护压缩机延时启动时间：约2分钟。

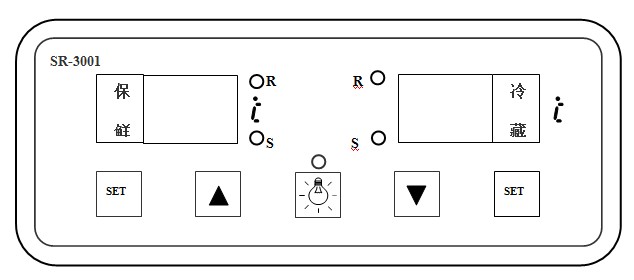

二、面板示意图

三、显示和键说明

1、保鲜显示窗口：绿色2位数码管显示；显示：保鲜测量温度，保鲜温度设定值，保鲜传感器故障。

保鲜测量温度＞60℃：显示“HH”。保鲜测量温度＜-19℃：显示“LL”。

保鲜传感器故障：显示“Er”。

2、冷冻显示窗口：红色2位数码管显示；显示：冷冻测量温度，冷冻温度设定值，冷冻传感器故障。

冷冻测量温度＞60℃：显示“HH”。冷冻测量温度＜-19℃：显示“LL”。

冷冻传感器故障：显示“Er”。

3、指示灯说明：

保鲜运行灯R：红色LED，灯亮，保鲜控制继电器（BJ）吸合；灯暗，保鲜控制继电器（BJ）断开；灯闪烁，保鲜控制继电器（BJ）断开，保护压缩机延时启动状态。

冷冻运行灯R：红色LED，灯亮，冷冻控制继电器（LJ）吸合；灯暗，冷冻控制继电器（LJ）断开；灯闪烁，冷冻控制继电器（LJ）断开，保护压缩机延时启动状态。

保鲜设定灯B：绿色LED，灯亮，保鲜温度设定状态；其它状态，灯暗。

冷冻设定灯B：绿色LED，灯亮，冷冻温度设定状态；其它状态，灯暗。

照明灯：红色LED，灯亮，照明继电器（ZJ）吸合；灯暗，照明继电器（ZJ）断开。

4、操作键说明：

1、保鲜SET键：保鲜温度设定键；按该键，进入保鲜温度设定状态。

2、冷冻SET键：冷冻温度设定键；按该键，进入冷冻温度设定状态。

3、 ∧键：设定状态时，数字上行键。

4、 ∨键：设定状态时，数字下行键。

5、 键：照明开关键。按该键，控制照明继电器吸合和断开。

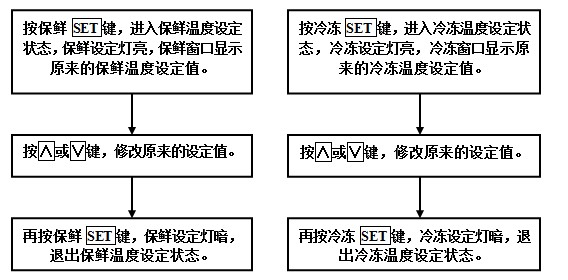

四、设定方法：

控制器上电后，2个显示窗口显示测量温度数值时，可以进行温度设定。

备注：在设定状态时，不按相应键，5秒后，自动退出设定状态。

五、故障说明

1、保鲜窗口显示“LL”：表示保鲜测量温度＜-19℃。测量保鲜温度超量程。

冷冻窗口显示“LL”：表示冷冻测量温度＜-19℃。测量冷冻温度超量程。

2、保鲜窗口显示“HH”：表示保鲜测量温度＞60℃。测量保鲜温度超量程。

冷冻窗口显示“HH”：表示冷冻测量温度＞60℃。测量冷冻温度超量程。

3、保鲜窗口显示“Er”：表示保鲜温度传感器故障。

冷冻窗口显示“Er”：表示冷冻温度传感器故障。

六、配件

1、保鲜传感器（1根）：NTC热敏电阻；φ5×25mm铜套管，双股并行导线线长：1.5米。

2、冷冻传感器（1根）：NTC热敏电阻；φ5×25mm铜套管，双股并行导线线长：2.5米。

七、控制器使用要求

1、输入电源：AC220V±10％；50Hz±2％。

2、继电器输出负载：

保鲜继电器（BJ）：AC220V/10A。

冷冻继电器（LJ）：AC220V/10A。

照明继电器（ZJ）：AC220V/10A.

3、使用环境：温度：-10～60℃。

相对湿度：≤90％RH

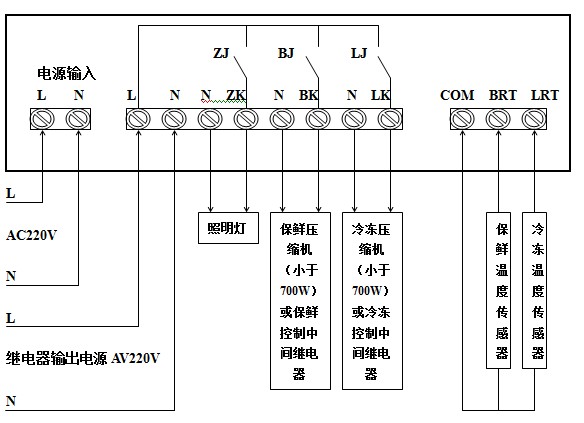

八、控制器使用接线图
